【52】敲击灯带机关的使用方法

敲击灯带の使用方法

》演示视频-请猛戳《

敲击灯带音效下载链接:

http://pan.baidu.com/s/1jHD5rwU

密码: n15k

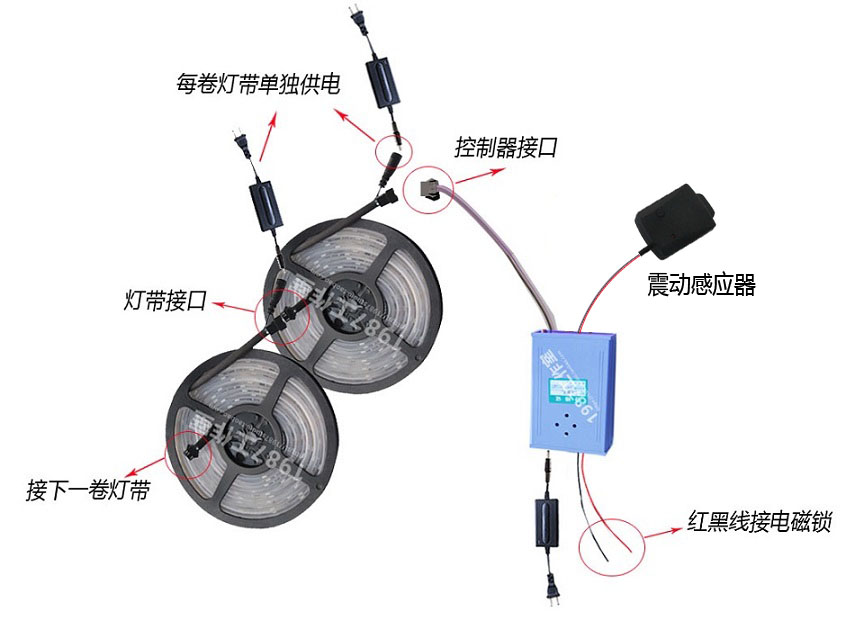

安装草图

玩法说明

N（1~4）个震动感应器同时敲击时（支持同时 和 任意2种规格），灯带逐渐点亮；停止敲击时灯带逐渐熄灭；当灯带全部点亮后触发机关，电磁锁接口断电；

复位方式

复位方式有两种，支持用户通过TF卡进行更改：

①按键复位：成功触发后再次按下按键复位；

②单次模式：成功触发后断电重启复位；

道具亮点

1.支持用户配置游戏激活方式（上电激活or按键激活）；

2.支持用户配置复位方式（单次模式or按键复位模式）；

3.支持用户配置灯带数量（1-4卷）；

4.支持用户配置震动感应器数量（1-4个）；

5.支持用户配置触发类型（同时敲击N个感应器or任意敲击一个感应器）；

6.支持用户更改点亮灯带时间（10s-30s/盘）；

7.支持用户更改音频内容；

8.输出可以直接接12V电磁锁，安装方便；

（以上均通过控制器里的TF卡进行配置）

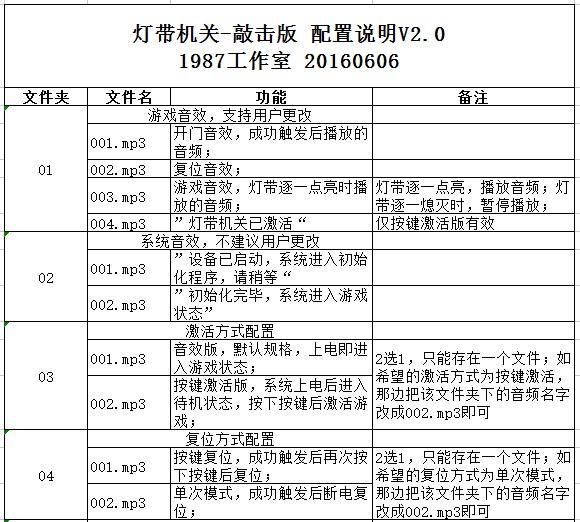

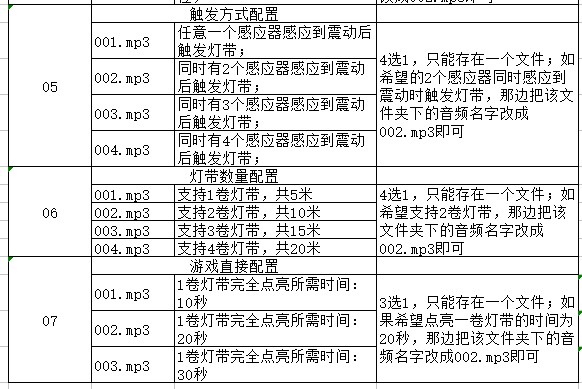

配置方式

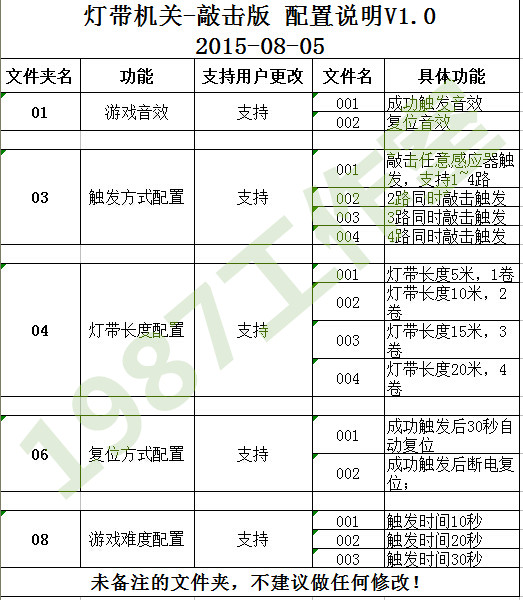

》灯带机关旧版本使用手册《

》演示视频-请猛戳《

玩法说明

N（1~4）个震动感应器同时敲击时（支持同时 和 任意2种规格），灯带逐渐点亮；停止敲击时灯带逐渐熄灭；当灯带全部点亮后触发机关，电磁锁接口断电；成功触发后30秒自动复位；

产品亮点

玩法新颖，通过敲击点亮灯带触发机关；

支持用户更改点亮灯带时间（10~30秒/盘）；

支持用户配置灯带盘数（1~4盘）；

支持用户配置震动感应器个数（1~4个）；

支持用户配置触发类型（同时敲击 or 任意敲击）；

支持用户配置复位方式（30秒自复位 or 断电复位）；

支持用户更改音频内容（内置TF卡，音频格式mp3，大小不超过128M）；

输出可以直接接12V电磁锁，安装方便；

连线说明

1. 控制器接12V电源；

2. 控制器上的红黑线输出12V，红线接电磁锁的红线，黑线接电磁锁的黑线；

3. 控制器上2线的黑色插头接灯带；

4. 每盘灯带独立接一个12V的电源；

音频更改

Step1：取出控制器上的TF卡；

Step2：链接电脑，打开TF卡，将里面的内容做一下备份；

Step3：替换原有音频即可，注意以下3点：

1） 文件路径不能变；

2） 替换的音频必须是MP3格式的，如果不是需要通过软件转换成MP3格式，直接更改后缀无效；

3） 文件名必须跟原文件名一致（如原文件名是001.mp3，那么替换的文件必须也改成001.mp3）；

物品清单

灯带 N卷（灯带单独接12V电源）

感应器 N个

12V电源适配器 N个

控制器 1个

按键 1个 （选配）

温馨提示

1.灯带为易损件，使用过程中切勿折损，折损后不可修复；

2.每个灯带单独接12V电源；

3.感应器的感应距离演示视频为1-2公分左右，具体需要用户安装实测；

【FAQ】

1.

问：我想要　按下2路按键，灯带上涨的那种可以吗？

答：拍灯带机关-敲击版的，然后备注：把震动感应器换成 金属按键！
