【61】进度条机关的使用方法

进度条机关の使用方法

》》演示视频-请点击《《

进度条机关音效下载链接:

http://pan.baidu.com/s/1bpuu6Ph

密码: zb7w

玩法说明

通过进度条机关可以把整个游戏流程分成N部分（N：2~6），每触发一个感应器，进度条加1，当所有感应器全部触发后进度条加满，触发机关打开电磁锁；

复位方式

支持2种复位方式：

1） 实时复位模式：所以感应器都激活后触发机关打开电磁锁，任意一个感应器未激活后复位；

2） 单次模式：所以感应器全部触发后打开电磁锁，成功触发后断电复位；

主要功能

1） 支持用户配置进度（2~6个等级）；

2） 支持用户配置游戏音效；

连线说明

1. 点阵屏接5V电源；

2. 控制器接12V电源；

3. 控制器上的红黑线输出12V，红线接电磁锁的红线，黑线接电磁锁的黑线；

4. 点阵屏与控制器相连（已做好接头，直接对接即可）；

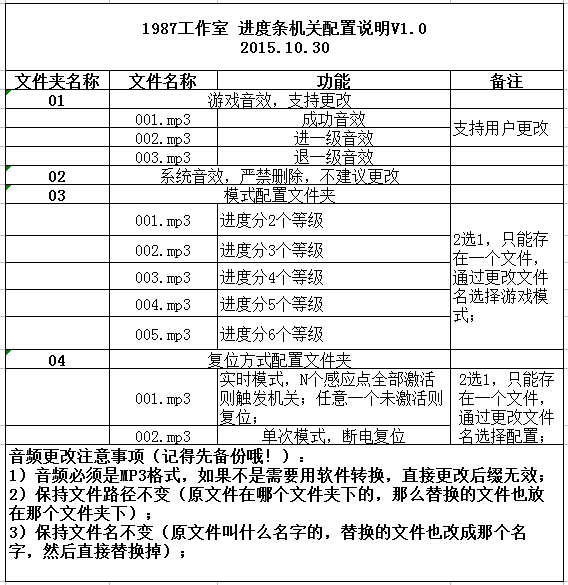

音频修改

Step1：取出控制器上的TF卡；

Step2：链接电脑，打开TF卡，将里面的内容做一下备份；

Step3：替换原有音频即可，注意以下3点：

1） 文件路径不能变；

2） 替换的音频必须是MP3格式的，如果不是需要通过软件转换成MP3格式，直接更改后缀无效；

3） 文件名必须跟原文件名一致（如原文件名是001.mp3，那么替换的文件必须也改成001.mp3）；

物品清单-（电磁锁-标准版）

控制器　　 1个

点阵屏        1个

感应器　　 N个

12V电源     1个

5V电源       1个
