【84】密室手环惩罚版的使用方法

密室手环惩罚版の使用方法

》》演示视频-请点击《《

密室手环惩罚版音效下载链接:

http://pan.baidu.com/s/1qXMKc00

密码: b3vh

接线图示

玩法说明

佩戴指定编号手环的玩家靠近控制器时，系统播放音频1（内容支持用户更改），按下按钮电磁锁接口断电，同时播放音频2；成功触发后30秒自动复位；如果不是指定编号，或者未佩戴手环的玩家靠近时，系统不播放提示音，当玩家按下按钮后系统播放音频3，同时1路继电器闭合，音频3播放完毕后继电器复位；通过继电器接口可以控制别的设备工作（如烟机等），用来惩罚，只有指定的玩家才能触发电磁锁；

产品亮点

支持用户指定开锁的手环编号（1~8号）；

支持用户更改游戏音频；

支持用户更改惩罚时间（继电器闭合的时间）；

自带TF卡和喇叭，同时支持外接音箱；

版本&复位方式

自复位版：成功触发后，30秒自动复位；

单次版：成功触发后，控制器断电复位；

物品清单

控制器     1个

按钮        1个

12V电源   1个

连线说明

1.控制器接12V电源；

2.控制器上的红黑线输出12V，红线接电磁锁的红线，黑线接电磁锁的黑线；

3.继电器的接法，参看继电器的连线图（微信公众平台：jxkj-1987，回复数字6即可）；

注意事项

1）手环与控制器直接的有效触发距离0~0.5米（中间无遮挡物），在空旷的情况下，0~5米的范围内都有可能感应到；

2）使用过程中要求玩家用佩戴手环的手进行操作，

3）控制器识别到手环的时间1~3秒（在有效识别范围内，如果距离远或者有遮挡物，识别时间会延长）；

4）控制器连续10秒没有检测到手环时认为玩家离开；

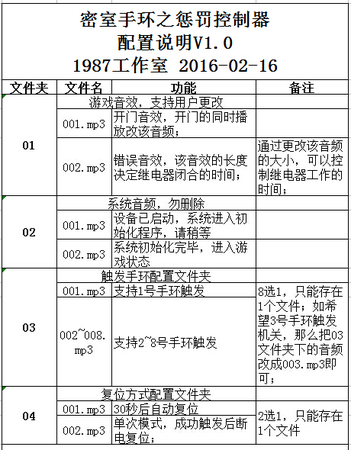

05、06文件夹为系统音频，无修改和删除！
