DMX512布线说明

DMX512 施工规范

施工原则：

能少接头就少接头，能一根线到位就不要拼接。

一、线材要求

1. 必须使用DMX 专用信号线。

2. 严禁使用音频线、普通电线、没有屏蔽层线缆。

二、走线基本要求

1. DMX 信号线不得与 220V 电源线并排捆绑。

2. 如果必须平行走线，两条线至少间隔10CM以上。

3. 如果信号线和电源线需要交叉，必须呈90 度直角通过。

三、连接方式

1. 常规串联接法：所有设备默认串联（512模组接第一台灯的输入，第一台灯的输出接第二台灯的输入，依次类推）。

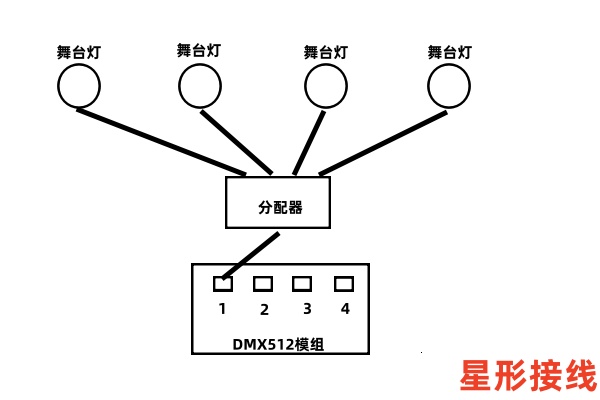

2. 星形接法（重点）：如果现场布局需要从配电箱或中心点向外分开走线（星形），必须加装DMX 分配器（放大器）。

3. 禁止操作：严禁为了省事，将多根信号线的铜芯直接拧在一起并联。

4. 数量限制：一条线路（一个信号回路）最多连接30 台设备，如果需要接超过30台设备需要使用DMX512分配器分多条线路连接，每条线路最多30台设备。

四、线缆使用与连接

1. 线缆制作：

l 整线焊接：使用整卷线材，从起点拉到终点，中间不剪断，两端现场焊接插头。

2. 严禁拼接：

l 灯与灯之间，必须只有一根线。

l 禁止将两根短线拼成一根长线使用（禁止使用转接头对接）。

3. 距离控制：

l 主板到第一台灯：建议不超过50 米，如果距离超过50米一定要加信号放大器。

l 单条线路总长度：不超过300 米。

4. 余线处理：

l 严禁将多余线缆盘成圆圈或死结。

l 长线必须呈“8”字型折叠或剪断。

五、接头与焊接质量

1. 所有接头必须焊接牢固，严禁拧在一起或仅用胶带缠绕。

2. 接头必须插紧，室外或潮湿环境必须做防水处理。

名词解释

(1) DMX 专用信号线：专门用于传输灯光控制信号的双绞屏蔽线，抗干扰能力强。

(2) 串联（手拉手）：第一台灯的“输出”口连第二台灯的“输入”口，依次类推，中间不分叉。

(3) 星形连接：从一个中心点（如配电箱）拉出多根线，分别连接到不同的灯组。

(4) DMX 分配器（放大器）：一种设备，能够将一路 DMX 信号复制成多路，且电气隔离。用于星形接法时，防止多根线拧在一起导致信号反射和干扰。
